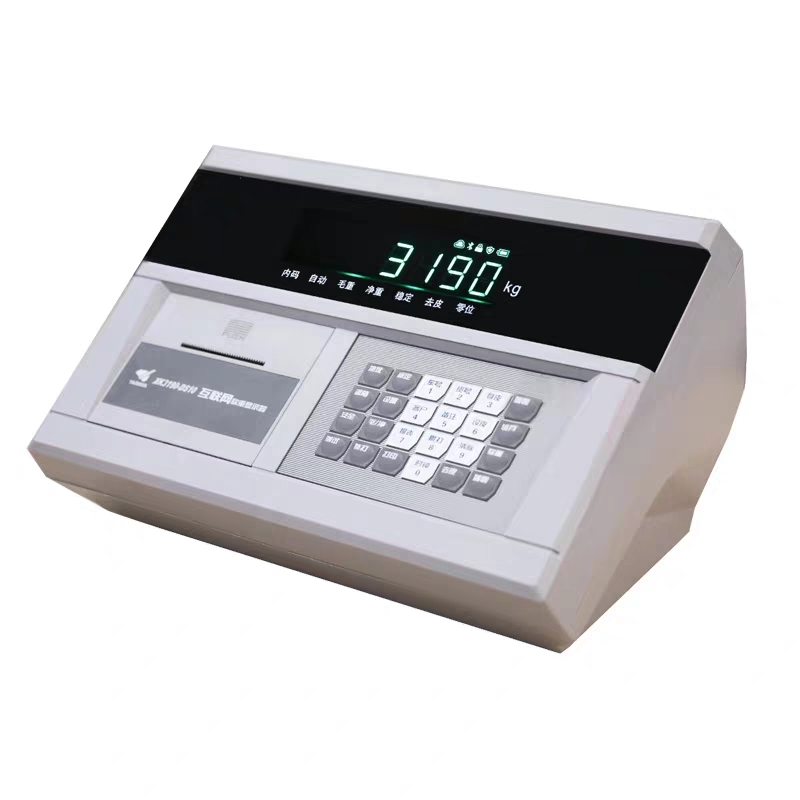

一、地磅XK3190-DS10稱重儀表特點
◆配備GPRS物聯網接口，配合“衡管家”軟件實現物聯網功能
◆配備多種防作弊功能，全方位保護計量安全
◆配備多種健康檢測功能，大數據過秤規律分析，保證秤的健康使用
◆可連接攝像頭、光幕、讀卡器、道閘、紅綠燈等組成簡單的無人值守系統
◆可通過藍牙連接手機進行標定調試、設置參數等，操作簡單
◆可選配：以太網、4～20mA、開關量、Modbus、無線大屏幕接口等多種擴展接口
基本功能：
◆可連接多家耀華協議數字傳感器
◆自動/半自動/手動角差修正
◆數字傳感器通訊地址修改功能
◆單個傳感器數據查看功能
◆二檔分度值自動切換；
◆非線性修正功能和標定誤差修正功能
◆定時關機功能
◆電子鉛封功能
◆配備兩路獨立的全雙工UART，用于連接電腦、PLC等設備，多種通訊方式可選。
◆配備電流環大屏幕通訊口；配備標準并行打印接口
◆配備一路開關量輸入和一路開關量（繼電器）輸出接口
◆稱重記錄貯存/檢查/刪除/斷電保護
◆可存儲1024組車輛牌號和皮重，255組中文貨號，255組中文客戶號、255組中文備注號，可存儲4096組稱重記錄
二、地磅XK3190-DS10稱重儀表技術參數
數字傳感器連接
◆連接方式：RS485方式、四六線兼容
◆通訊距離：約1000米
◆連接個數：1～16個
◆傳感器通訊協議：上海耀華
◆傳感器電源：DC 10V，0.8A（Max）
大屏幕接口
◆信號：20mA電流環，串行輸出，傳輸距離：≤2000米
打印接口
◆可連接寬行打印機：LQ-300K、KX-P1131、KX-P1121 、DS-300
熱敏度微打：POS58、T58D 可選配面板式微打
串行通訊接口
◆標準配置： 串口1 - RS232/RS485自適應； 串口2 - RS232
◆電源： AC187～242V;49～51Hz
三、地磅XK3190-DS10稱重儀表標定步驟與方法
1.按[標定] 先打開標定開關
2.顯示 [DNO **]輸入連接的傳感器個數
按[8]顯示[DNO 08] 例如:8個
按[輸入] []儀表自動掃描連接的傳感器,如果傳感器數量與輸入不符則顯示”ERR 11”
3.顯示[E **]輸入分度值
按[1][0]顯示[E 10]1/2/5/10/20/50/100/200 可選
按[輸入] 例如:10
4.顯示[DC *]輸入小數點位數(0-4)
按[0] 顯示[DC 0] 例如:無小數點 0
按[輸入]
5.顯示 [FLT *]輸入濾波強度(03)
按[1]顯示[FLT 1]數字越大,重量越穩定,但反應速度變慢
按[輸入] 例如:1
6.顯示[PN VWXYZ]輸入系統參數
按[1][2][4]顯示[PN 00124]V:使用場合 W:零點跟蹤速度X:零點跟蹤范圍Y:置零范圍Z:開機置零范圍.例如:00124
7.[F ******]輸入滿量程值
按[3][0][0][0][0]顯示[F 30000]若需要標定,須輸入F值后,再按[輸入];若直接按[輸入]則轉入第11步;若按[稱重]則返回稱重狀態.
按[輸入]
8.顯示[NOLOAD]零位確認,此時地磅秤上無貨物,并等穩定標志符亮按[輸入]
按[輸入]
9.顯示[ADLOAD1],加載砝碼例如:10000
按[1][0][0][0][0]顯示[ 10000]等穩定標志符亮后
按[輸入] 如需非線性修正,則按[檢查]進入步驟10,不需要則按[輸入]進入步碼11
10.顯示[ADLOAD *]*為2-5(最多支付5次修正)
按[3][0][0][0][0]顯示[ 30000]加載砝碼比需大于前面一個加載的重量例如:30000
按[輸入]等穩定標志符亮后
11.一直按[輸入],都是標定參數,不要修改,如不需查看可按[稱重]退出標定狀態.
