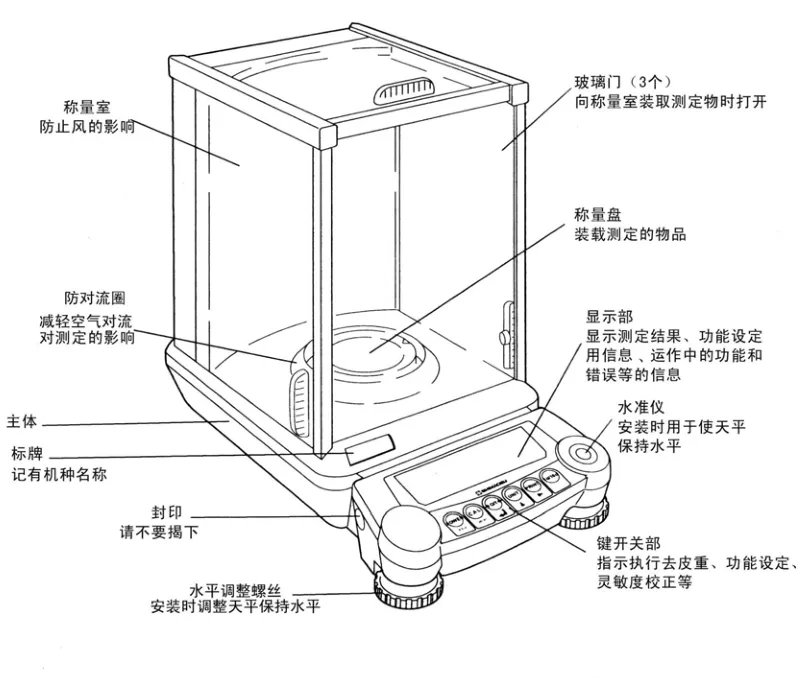

電子天平的構造
01
秤盤
秤盤多為金屬材料制成，安裝在天平的傳感器上，是天平進行稱量的承受裝置。它具有一定的幾何形狀和厚度，以圓形和方形的居多。使用中應注意衛生清潔，更不要隨意掉換秤盤。
02
傳感器
傳感器是電子天平的關鍵部件之一，由外殼、磁鋼、靴和線圈等組成，裝在秤盤的下方。它的精度很高也很靈敏。應保持天平稱量室的清潔，切忌稱樣時撒落物品而影響傳感器的正常工作。
03
位置檢測器
位置檢測器是由高靈敏度的遠紅外發光管和對稱式光敏電池組成的。它的作用是將秤盤上的載荷轉變成電信號輸出。
04
PID調節器
PID(比例、積分、微分)調節器的作用，就是保證傳感器快速而穩定地工作。
05
功率放大器
其作用是將微弱的信號進行放大，以保證天平的精度和工作要求。
06
低通濾波器
它的作用是排除外界和某些電器元件產生的高頻信號的干擾，以保證傳感器的輸出為一恒定的直流電壓。
07
模數(A/D)轉換器
它的優點在于轉換精度高，易于自動調零能有效地排除干擾，將輸入信號轉換成數字信號。
08
微計算機
此部件可說是電子天平的關鍵部件了。它是電子天平的數據處理部件，它具有記憶、計算和查表等功能。
09
顯示器
現在的顯示器基本上有兩種：一種是數碼管的顯示器；另一種是液晶顯示器。它們的作用是將輸出的數字信號顯示在顯示屏幕上。
10
機殼
其作用是保護電子天平免受到灰塵等物質的侵害，同時也是電子元件的基座等。
11
底腳
電子天平的支撐部件，同時也是電子天平水平的調節部件，一般均靠后面兩個調整腳來調節天平的水平。
